Ascona C - Kopfstützen hinten nachrüsten

Im Ascona C Stufenheck sind die Kopfstützen für die Rückbank zwar nicht serienmässig vorhanden, jedoch ist die Rückbank bereits für die Nachrüstung vorbereitet.

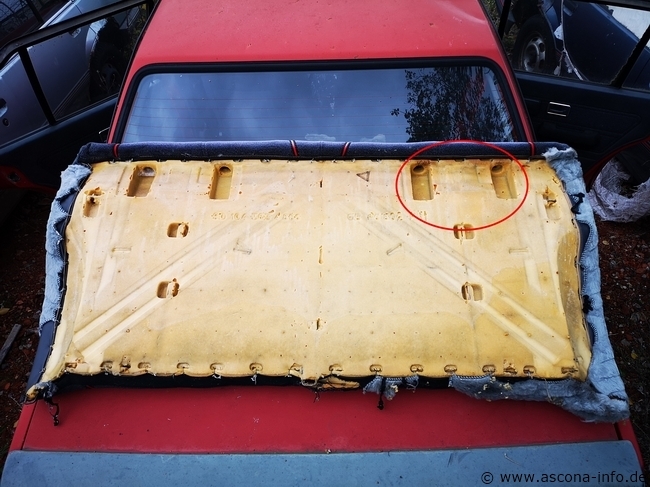

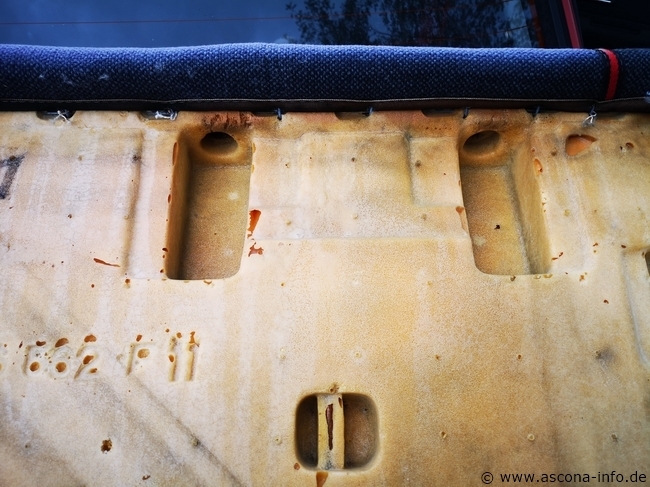

Hierzu befinden sich im Schaumstoffpolster der Rückbank bereits die Aussparungen für die (auch nachträglich) an der Rückwand des Ascona C montierten Halterungen. Jeweils eine Halterung pro Seite ist notwendig, um die Kopfstützen nachzurüsten. Ebenfalls benötigt man vier Hülsen zur Arretierung der Kopfstütze in den Halterungen.

Ascona Kopfstütze
Ascona Kopfstütze
Ascona Kopfstütze

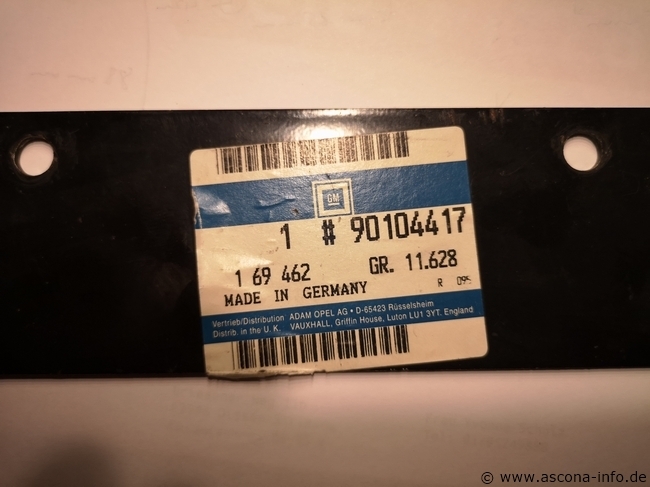

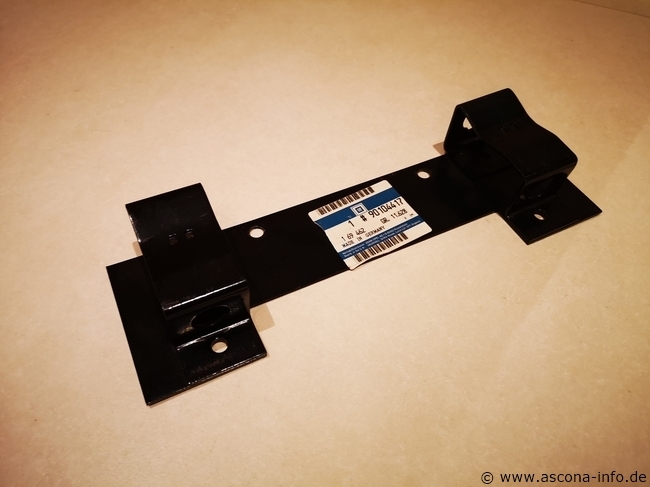

Die eigentliche Halterung ist ein Blechteil, welches aus 2mm dicken Stahlblech und drei verschiedenen Metallteilen besteht. Opel kann vereinzelt, je nach Fähigkeit des Lageristen, sicher auch die Halterungen mit der Bezeichnung "Halteblech, Kopfstütze an Rückwand oben" Teilenummer 90104417 / Katalognummer 1 69 462 noch als "New Old Stock" Teile heran organisieren.
Im Jahr 2000 kosteten beide Halterungen ca. 100,- DM.

Ascona Kopfstütze
Ascona Kopfstütze

Leider dürfte es jedoch sehr schwer sein, die Halterungen noch zu bekommen. Hier bleibt eigentlich nur das Nachbauen. Dazu gibt es im Folgenden die Maße.

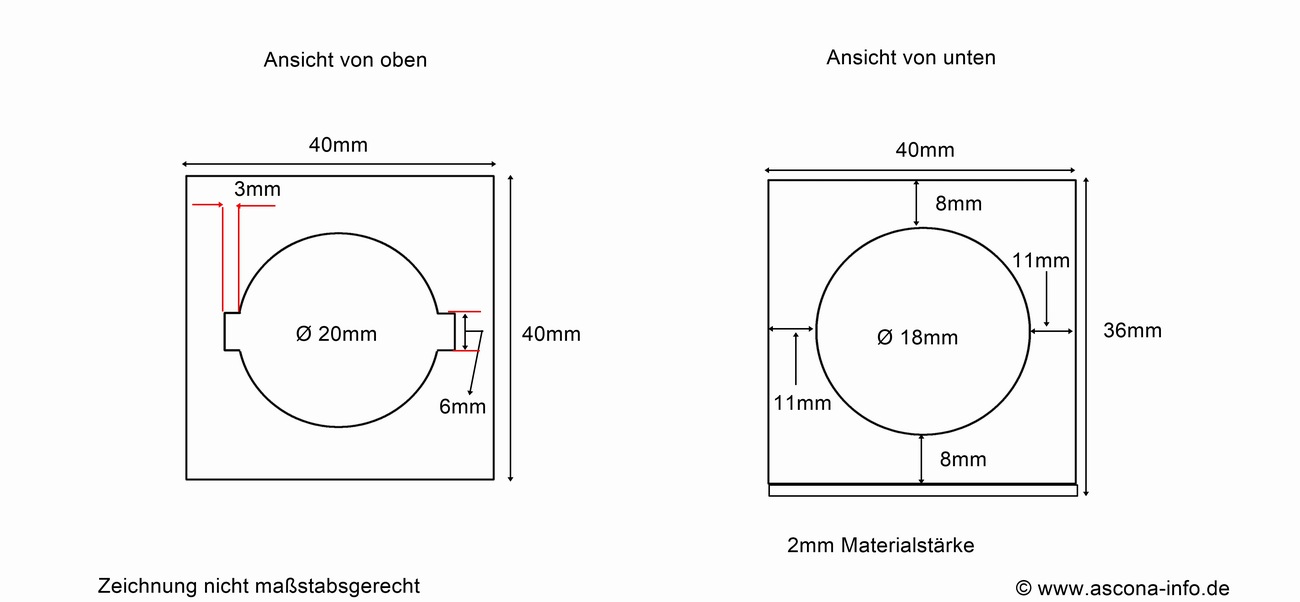

Bitte beachten: Die Zeichnungen sind nicht maßstabsgerecht!

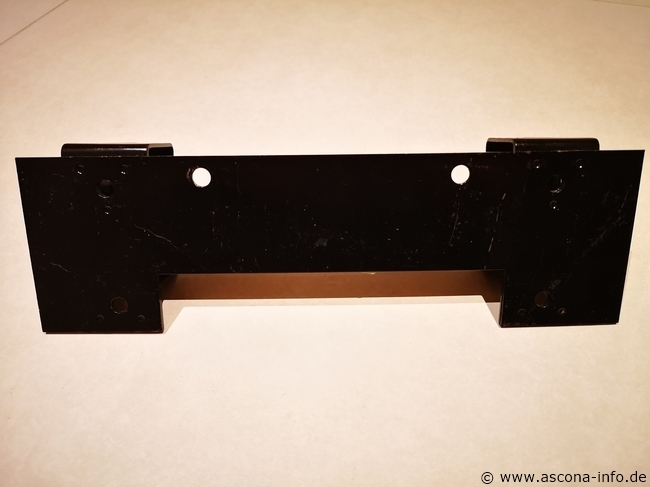

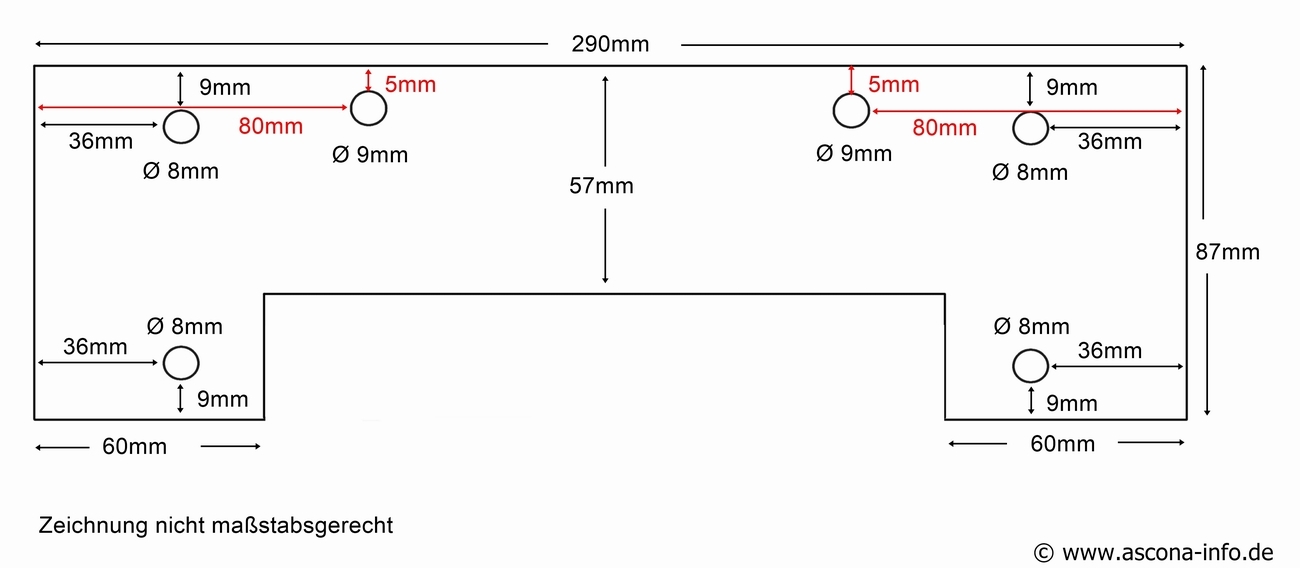

Grundblech
Das Grundblech der Halterung dürfte relativ einfach herzustellen sein.

Ascona Kopfstütze

Zu sehen sind sechs Löcher, wobei die Löcher mit einem Durchmesser von 9mm zur Befestigung an der Rückwand des Ascona C dienen. Hier werden die Halterungen mit einer Sechskantschraube M6x16 und der passenden Mutter M6, samt Unterlegscheibe, am Ascona verschraubt.

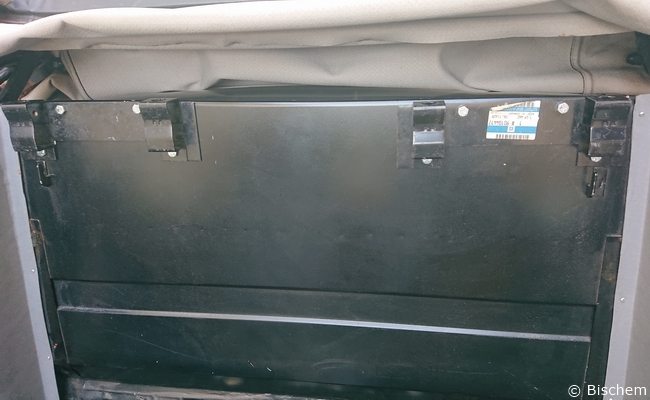

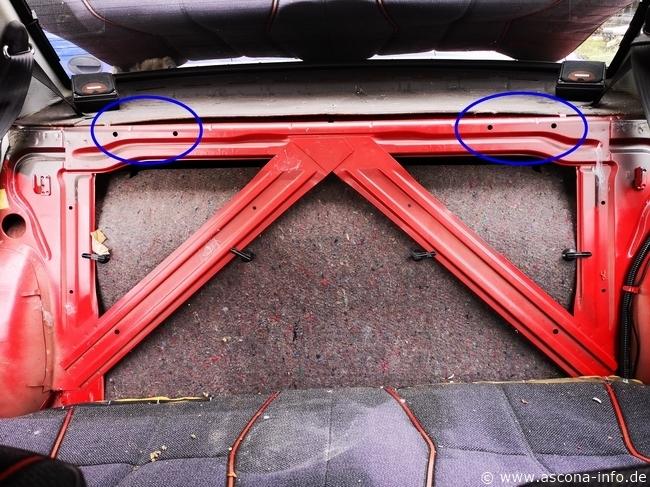

Bild unten links: vorbereitete Löcher zur Montage der Halterungen an der Rückwand unterhalb der Hutablage

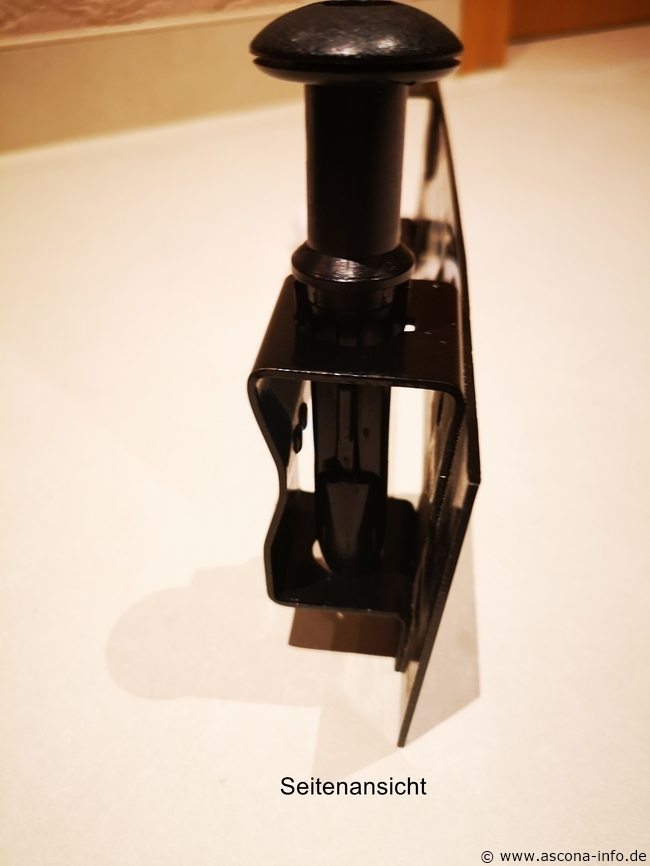

Bild unten rechts: Rückansicht der Halterung

Ascona Kopfstütze
Ascona Kopfstütze

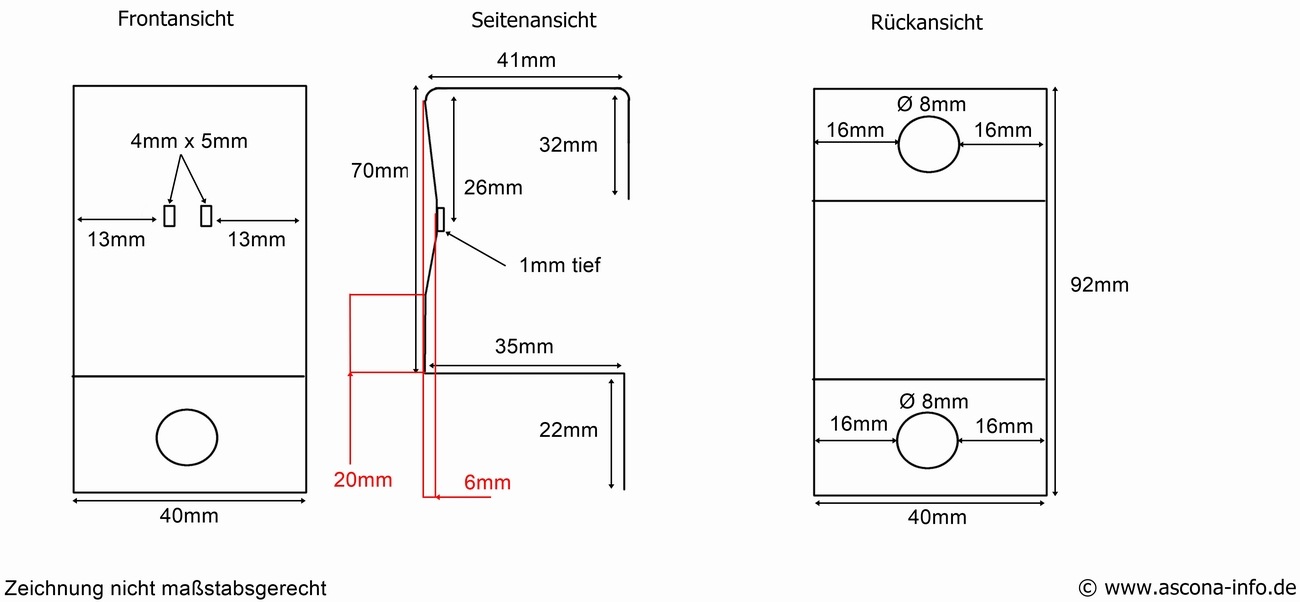

Abschlussführungshülsenhalter

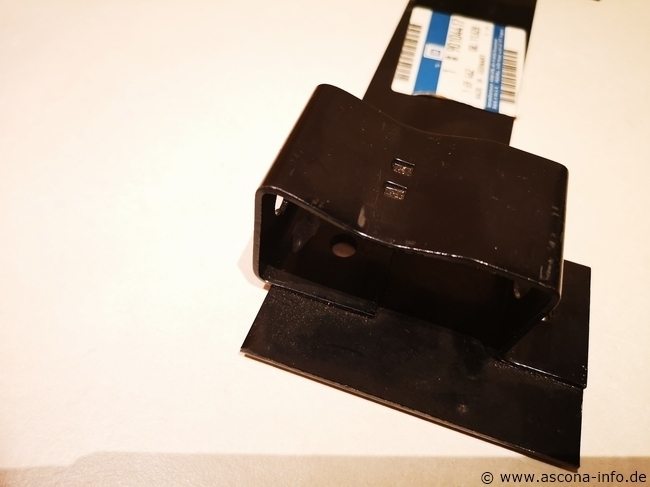

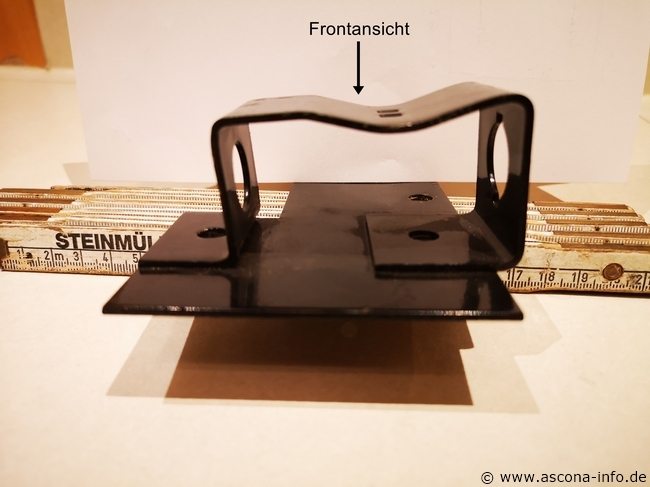

Deutlich komplizierter dürfte die eigentliche Halterung für die Kopfstützenhalter anzufertigen sein. Hier kommt ein mehrfach abgewinkelter Stahl zum Einsatz, der zudem über mehrere Löcher verfügt.

Ascona Kopfstütze
Ascona Kopfstütze

Die Löcher, welche sich an der Rückseite der eigentlichen Halterungen befinden, scheinen auf den ersten Blick keine Funktion zu besitzen.
Auffällig ist der in der Seiteansicht leicht eingedrückte Bereich, welcher zu dem über zwei 4mm x 5mm große Vertiefungen verfügt. Mit diesen Vertiefungen wird die Abschlussführungshülse aus Kunststoff, welche die eigentliche Kopfstütze hält, gegen das Verdrehen gesichert. Die Hülsen verfügen über eine Kunststoffzunge, welche genau in die Vertiefungen passt.

Die Hülsenhalterungen sind via Durchsetzverfügen an der Grundhalterung befestigt. Schweißen dürfte hier aber auch funktionieren, so man denn die Halterung nachbauen möchte.

Ascona Kopfstütze
Ascona Kopfstütze

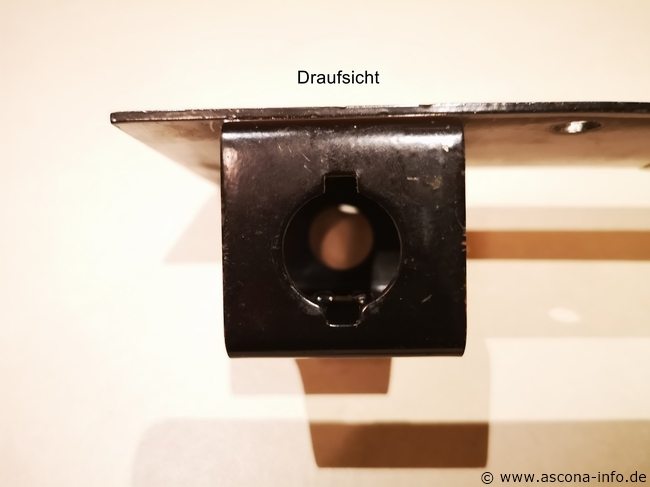

Ebenso befinden sich Löcher oben und unten an der Halterung, in die dann die Abschlussführungshülse eingesetzt wird.
Das obere Loch der Halterung verfügt links und rechts über Aussparungen, durch die die seitlichen Nuten der Abschlussführungshülse geführt werden. Nach einer viertel Drehung wird die Hülse dann in der Halterung arretiert. Dies dient dazu, dass die Hülse nicht einfach so aus der Halterung heraus rutschen kann, wenn man z.B. die Kopfstütze in der Höhe verstellen möchte.

Ascona Kopfstütze
Ascona Kopfstütze

Sonstiges
Die Kopfstützen für die Rückbank wurden von Anfang an gegen Aufpreis für alle Ascona C angeboten.

Bemerkenswert ist sicher die Tatsache, dass in den Modelljahren 1987 und 1988 bei den Ausstattungen GL / Touring und GLS / GLS-Exklusiv Rahmenkopfstützen vorn verbaut wurden. Jedoch nur, wenn für die Rückbank keine Kopfstützen geordert wurden.
Hat der Käufer hier die Kopfstützen für alle Plätze bestellt, dann wurden die komplett geschlossenen Kopfstützen auf allen Plätzen verbaut.
Eigentlich unsinnig, da ja die Rahmenkopfstützen auf der Rückbank den Rückblick wesentlich verbessert hätten...
(Wobei die Logik hinter der Verwendung geschlossener / offener Kopfstützen, z.B. beim Ascona Exclusive, auch mal interessant wäre. Hier gibt es Länder, in denen, unabhängig von der Anzahl der Kopfstützen, geschlossene Kopfstützen verbaut wurden. In anderen Ländern jedoch kamen Rahmenkopfstützen bei der gleichen Ausstattung zum Einsatz... Aber das nur nebenher.)

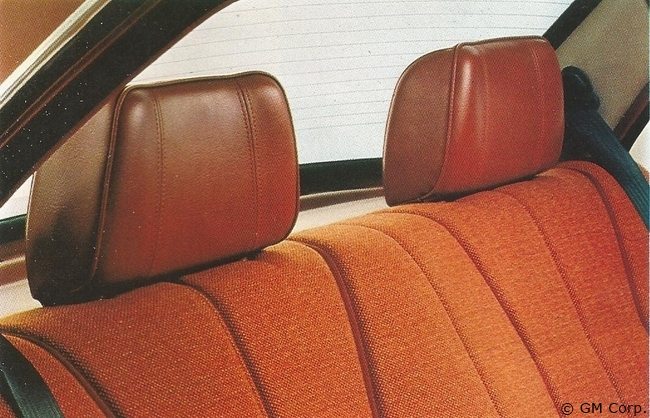

Bild rechts: Kopfstütze, hinten, rot (Kunstleder) für Polster 042, 043, 143, 242, 243 - Teilenummer 90131454 / Katalognummer 17 46 558

Ascona Kopfstütze

Zu beachten ist weiterhin, dass die Kopfstützen für die Rückbank nicht identisch mit den Kopfstützen der Vordersitze sind. Warum das so ist... keiner weiß es.
Leider sind die Kopfstützen für die Rückbank auch mehrheitlich ausschliesslich im Ascona C verbaut worden, so dass eine Adaption von anderen Opelmodellen eher schwierig ist.

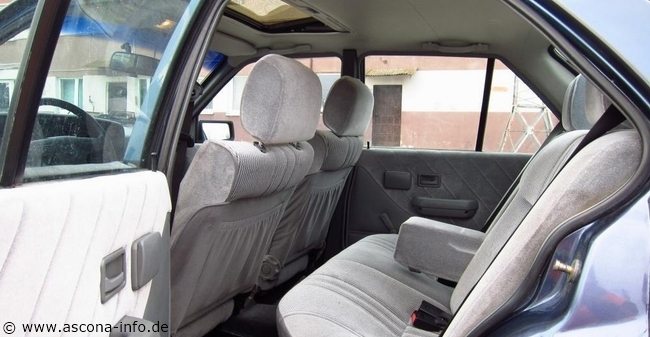

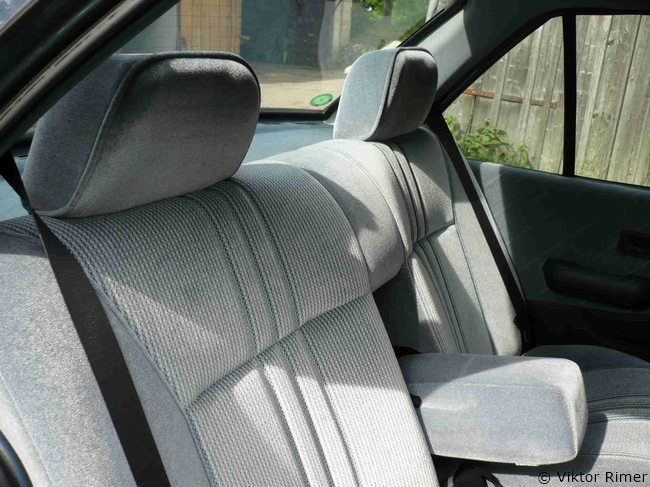

Bild rechts: Ascona GLS-Exklusiv mit Polster 157 und vier geschlossenen Kopfstützen.

Die möglichen Kopfstützenvarianten für Polster 157 in der Übersicht:

  1. Teilenummer 90259513 / Katalognummer 22 61 165 - Kopfstütze, grau (Stoff, durchsichtig)
  2. Teilenummer 90204237 / Katalognummer 22 61 049 - Kopfstütze, grau (Kunststoff(???), durchsichtig)*
  3. Teilenummer 90259535 / Katalognummer 22 61 012 - Kopfstütze, grau (gepolstert)
  4. Teilenummer 90259543 / Katalognummer 17 46 886 - Kopfstütze, hinten, grau für Schrägheck, Stufenheck

* wurde wohl so nie verbaut

Ascona Kopfstütze

Eine Übersicht über alle wesentlichen Teile für die Kopfstützen der Rückbank findet sich hier:

Ersatzteilkatalog

Alle Angaben ohne Gewähr!

Cabrio (Voll bzw. Hammond & Thiede)
Natürlich kann man auch im Cabrio Kopfstützen hinten nachrüsten, was im Grunde genauso funktioniert, wie oben beschrieben. Allerdings ist die Rückbank des Cabrios nur für zwei Personen vorgesehen und somit dementsprechend schmaler. Das muss dann bedacht werden.

Jörg "Bischem" Eisele hat bei seinem Cabrio die Kopfstützen nachgerüstet und die Sache ausführlich zum Nachahmen dokumentiert.

Vielen Dank!

Ascona Kopfstütze

Begonnen wird mit dem Anbringen der beiden "Halteblech, Kopfstütze an Rückwand oben" Teilenummer 90104417 / Katalognummer 1 69 462. Diese können jeweils links und rechts aussen auf der Blechplatte zum Kofferraum angebracht werden.

Ascona Kopfstütze

Als seitlicher Anschlag reicht die mit Kunstleder bezogene Verkleidung links und rechts von der Rückbank.
Die Oberkante der Haltebleche schliesst jeweils mit der Oberkante des Blechs, auf dem die Rückbank aufliegt ab.
Auch hier braucht es dann die 9mm Löcher zur Befestigung an der Rückwand. Hier werden die Halterungen mit einer Sechskantschraube M6x16 und der passenden Mutter M6, samt Unterlegscheibe, am Ascona verschraubt.

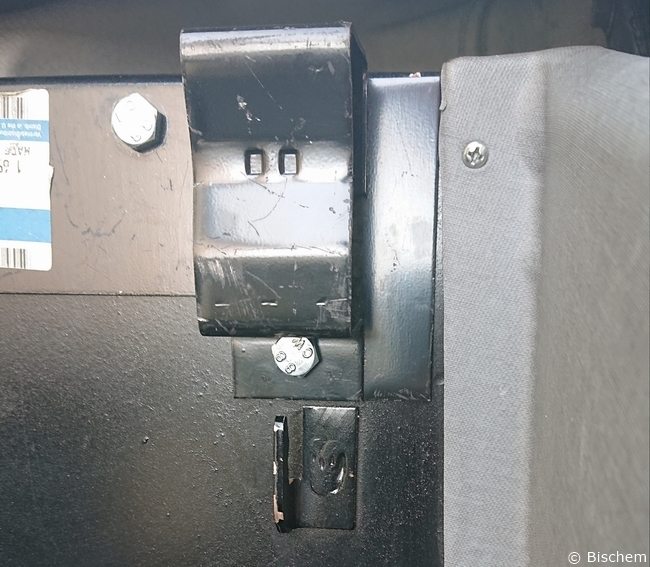

Wer mag, kann die guten baulichen Vorraussetzungen nutzen, und die Halterungen auch noch zusätzlich im unteren Bereich verschrauben, wie es Jörg getan hat. Original ab Werk werden wohl konstruktionsbedingt nur die oberen Löcher genutzt.

Ascona Kopfstütze

Etwas komplizierter wird es bei der eigentlichen Rückbank, denn die wird ja als gekürzte Version vom normalen Ascona Stufenheck genommen. Die vorgefertigten Bereiche für die Aufnahme der hinteren Kopfstützen sind zwar schon da, können aber so, auf Grund der Kürzung, nicht genutzt werden.
Hier muss man also selbst Hand anlegen.

Ascona Kopfstütze

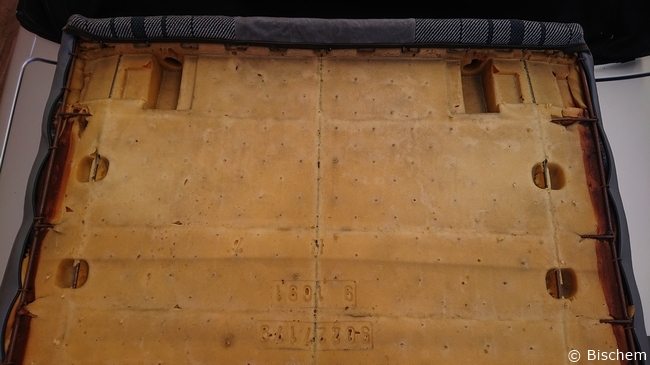

Als Erstes müssen die neuen Bereiche festgelegt werden, welche das Halteblech für die Kopfstützen hinten in der Rückbank aufnehmen.

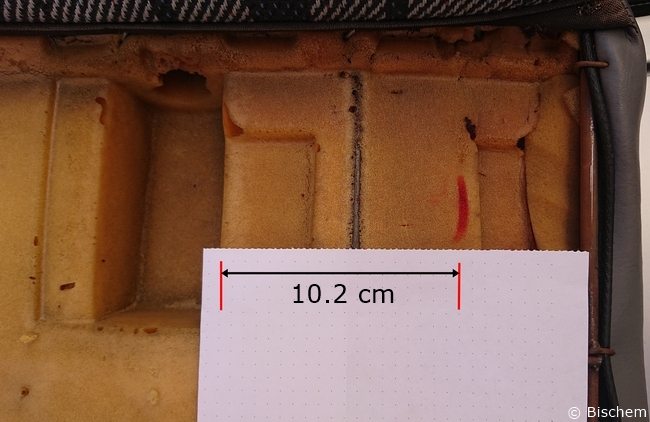

Als Anschlag wird hierfür die vorhandene Aufnahme genutzt. Vom jeweils äusseren Rand der beiden vorhandenen Vertiefungen links/rechts werden 10.2 cm nach Aussen markiert.

Ascona Kopfstütze

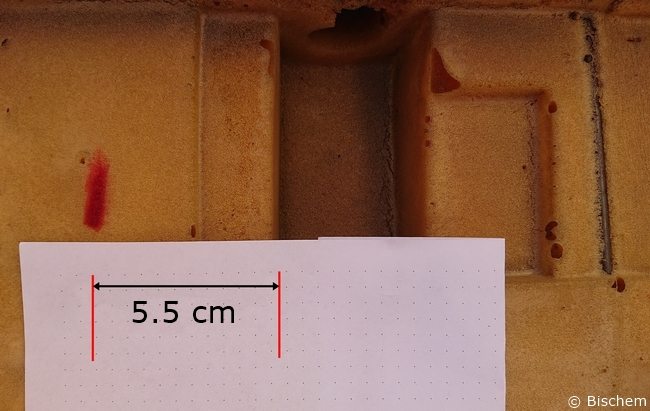

Von der jeweils innen liegenden Seite der vorhandenen Vertiefung wird ein Abstand von jeweils 5.5cm nach Innen ausgemessen und markiert.

Ascona Kopfstütze

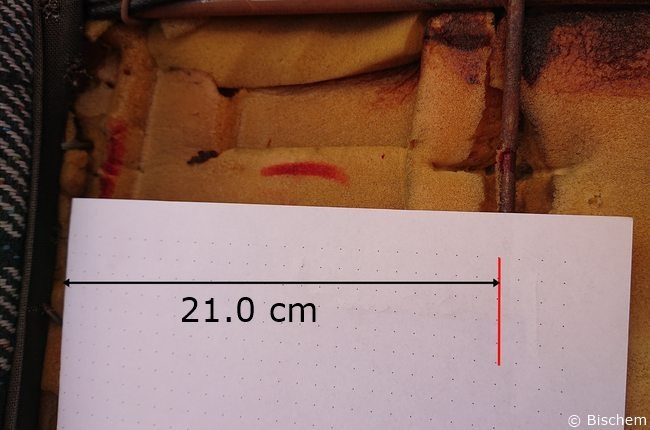

Der Abstand zwischen den beiden Markierungen je Seite sollte jetzt 21cm betragen. Dies entspricht dann auch dem mittigen Abstand zwischen den Aufnahmen der Kopfstützenhülsen, in denen dann die Kopfstütze eingesteckt wird.

Ascona Kopfstütze

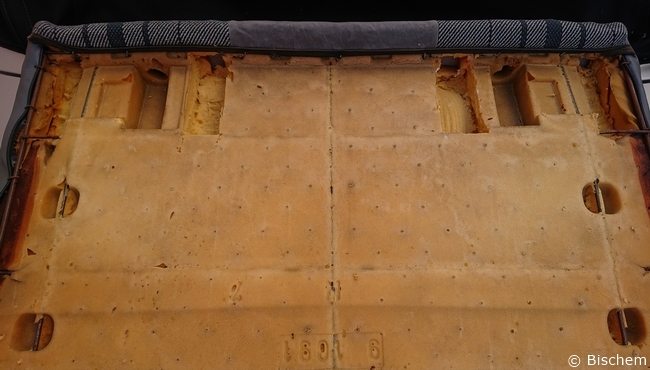

Die bis jetzt angebrachten Markierungen stellen die Mitte des jeweiligen Bereichs dar, der das Halteblech in der Rückbank aufnimmt. Diese Bereiche müssen jetzt vom Schaumstoff der Rückbank befreit werden.

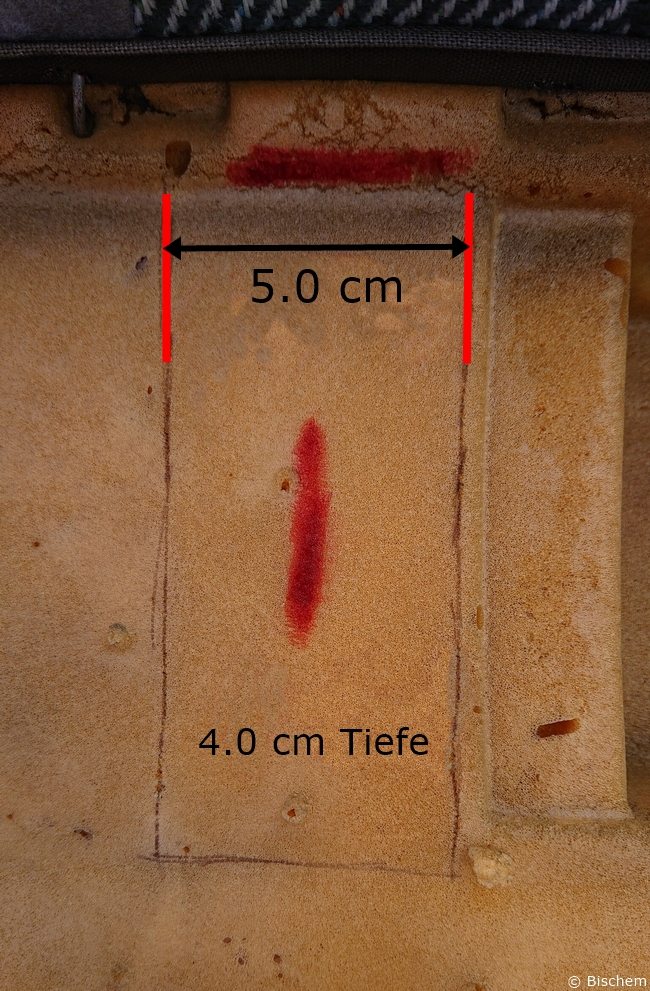

Dazu wird der Schaumstoff jeweils 2.5cm nach links und nach rechts, ca. 4cm tief ausgeschnitten.
Die ungefähre Höhe kann man von den bereits vorhandenen Vertiefungen übernehmen.

Ascona Kopfstütze

Das kann, speziell an den Außenseiten der Rückbank, eine etwas fummelige Arbeit sein, sollte zum Schluss dann aber so aussehen:

Ascona Kopfstütze

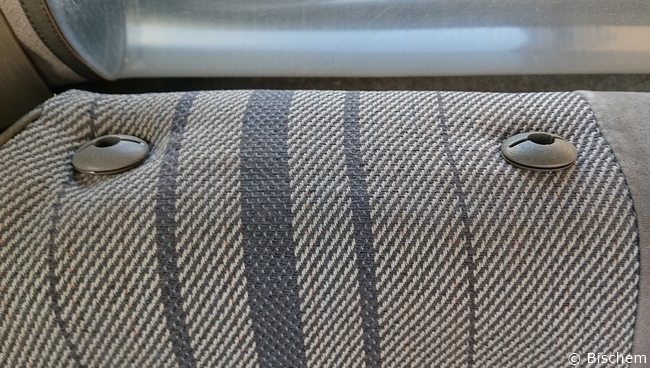

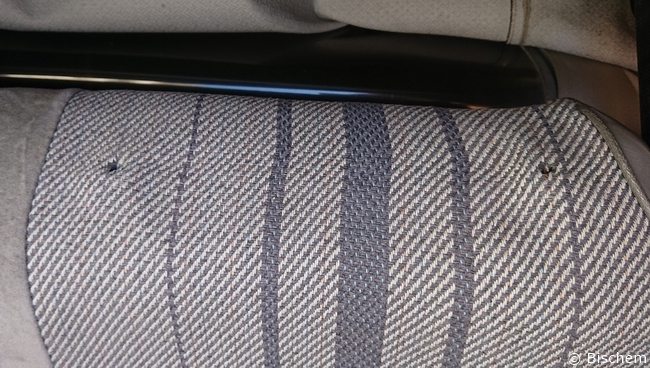

Ebenfalls etwas fummelig ist das Anpassen des Bezugs der Rückbank und des Schaumstoffs für die Durchführung von Hülsen und Kopfstützen.
Idealerweise orientiert man sich auch hier an den bereits vorhandenen Bereichen für die Aufnahme der Halter. Da kann man gut die Position der Löcher für die Durchführung der Kopfstützenhülsen und -halter ausmessen und dann dementsprechend die neuen Bereiche samt Loch im Bezug anpassen.

Ist das erledigt, dann kann die Rückbank bereits eingebaut werden und die Hülsen für die Kopfstützen sollten jetzt durch Bezug und Schaumstoffpolster in die Haltebleche eingesteckt werden können.

Ascona Kopfstütze
Ascona Kopfstütze
Ascona Kopfstütze

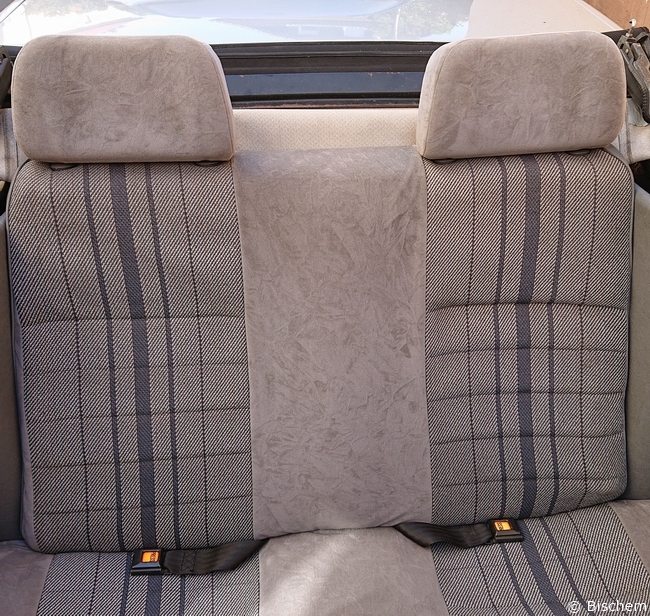

Zum Schluss sollte das dann Alles so oder so ähnlich aussehen:

Ascona Kopfstütze
