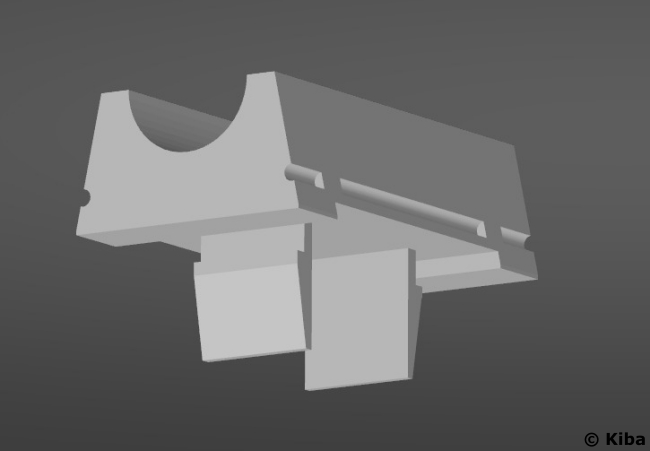

Ascona C 3D-Druck Vorlage: Scheinwerferhalter
Scheinwerferhalter zum Nachdrucken für den 3D-Drucker. Diese Scheinwerferhalter befinden sich unterhalb der Vorderseite der Scheinwerfer und fixieren diese an der Ascona Karosserie.

Orignal Teilenummer:
GM-Nr.: 90123504
Katalognr. 12 16 904

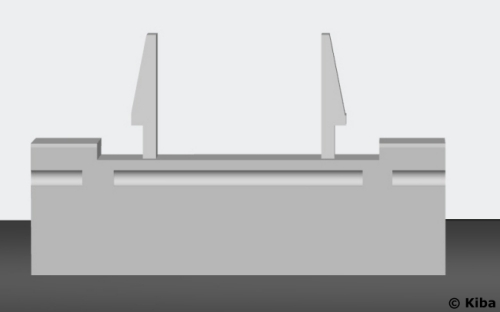

	Scheinwerferhalter in der originalen Ausführung	Download Original Maß Datei (.stl)

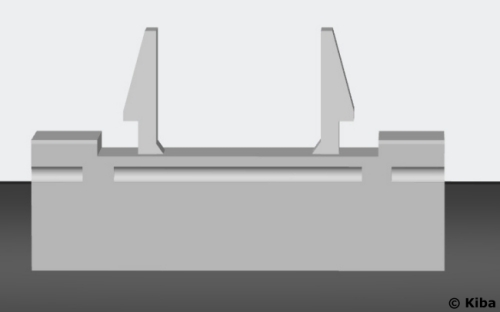

	Scheinwerferhalter mit verstärkten Kanten und massivere Ausführung für Material TPU	Download TPU Datei (.stl)

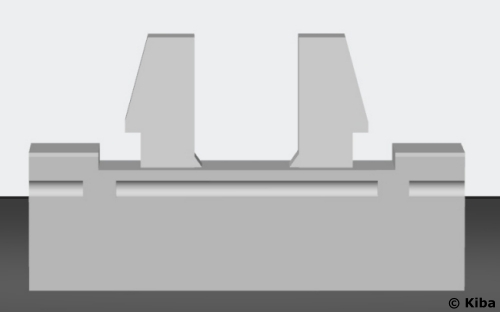

	besonders massive Ausführung für Material PETG	Download PETG Datei (.stl)

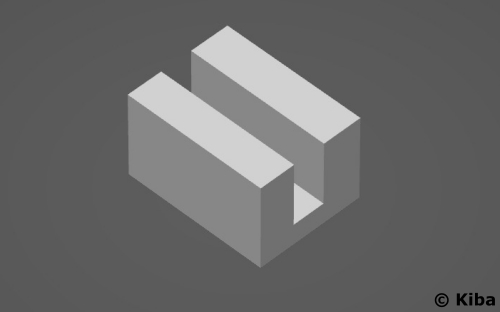

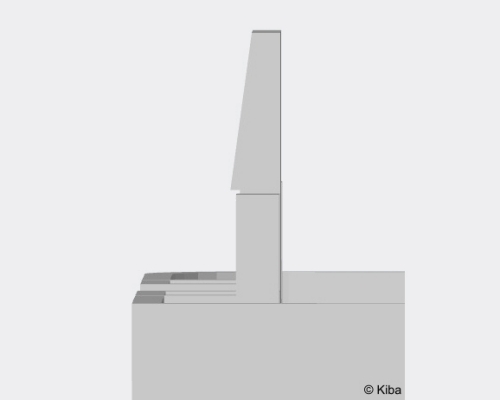

Ascona C 3D-Druck Vorlage: Führungsblock Scheibe Vordertür Voll / Hammond & Thiede Cabrio
Führungsblock für die Scheibe Vordertür. Dieser Block hält die Seitenscheibe der Türen in Position.

Original Teilenummer:
H&T Teile-NR. 06 12 0387
H&T Lager-Nr. 101 849

Ansicht im Hammond & Thiede Ersatzteilkatalog: Teil Nr. 12

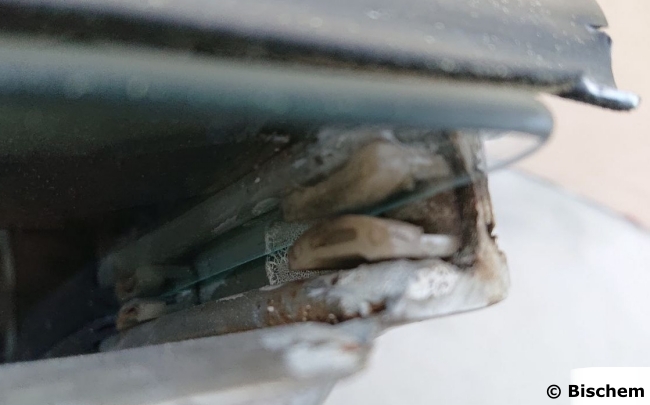

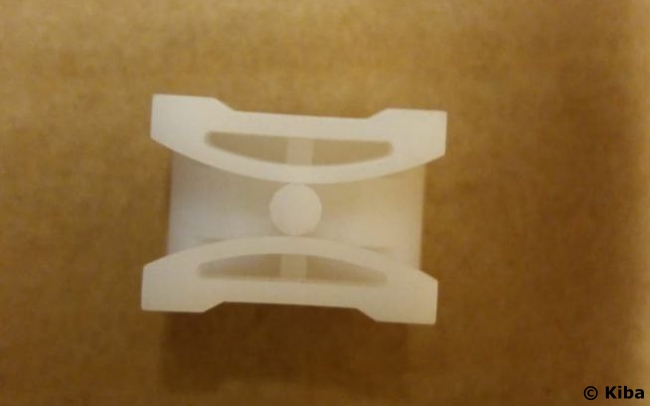

Dieser Führungsblock sitzt in der hinteren Fensterführung. Bild mitte: originale Voll/H&T Ausführung. Bild rechts: Einbauort bei der Cabriotür

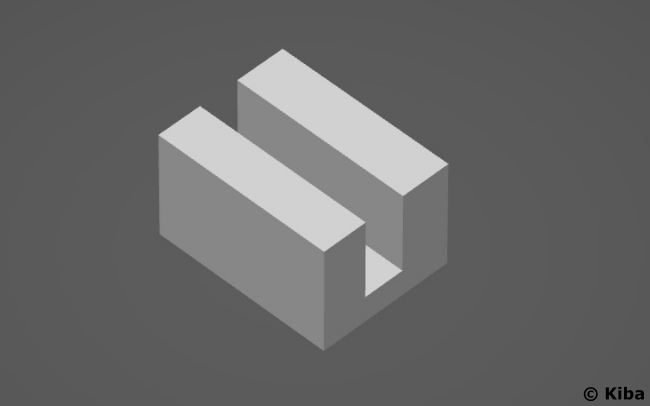

	Führungsblock in der originalen Länge	Download Original Maß Datei (.stl)

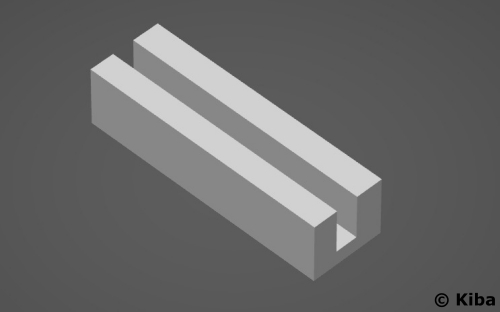

	Lange Version in gerader Ausführung von Rudi, auf Grund der fehlenden Krümmung geht die Scheibe etwas schwerer, allerdings wirkt diese Variante dem Scheibenklappern entgegen.	Download Lang Datei (.stl)
	dritte Variante als Kompromiss aus der originalen und der langen Variante	Download Mittel Datei (.stl)

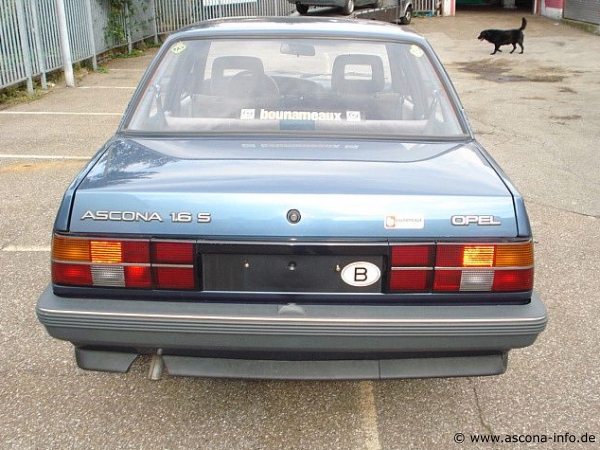

Ascona C 3D-Druck Vorlage: Klemme Befestigung unterer Heckspoiler
Mit dieser Klemme werden die Teile des unteren Heckspoiler bei den Ascona C3 Modellen

Ascona GT MJ 1987
Ascona GT/Sport MJ 1988
Ascona GLS-Exklusiv MJ 1988

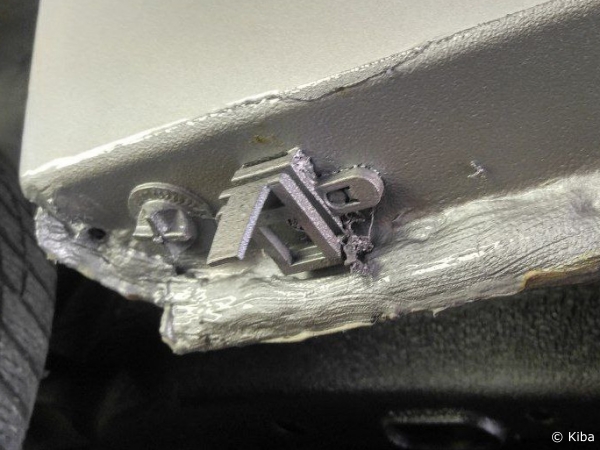

welche über den unteren Heckspoiler ab Werk verfügen, an der Karosserie befestigt.

Original Teilenummer:

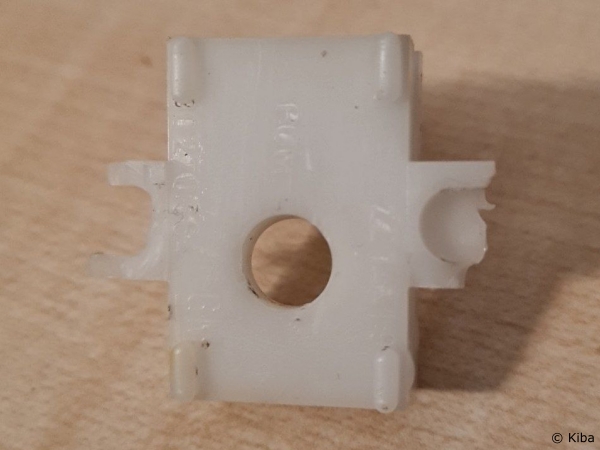

GM-Nr.: 90270564
Katalog-Nr.: 17 19 247

Das Druckmaterial sollte mindestens PP (Polypropylen) sein.

Druckempfehlung (nur für Profi Drucker):
FDM Nylon oder Nylon PA12 (ist stabiler als FDM)

Download Original Maß Datei (.stl)

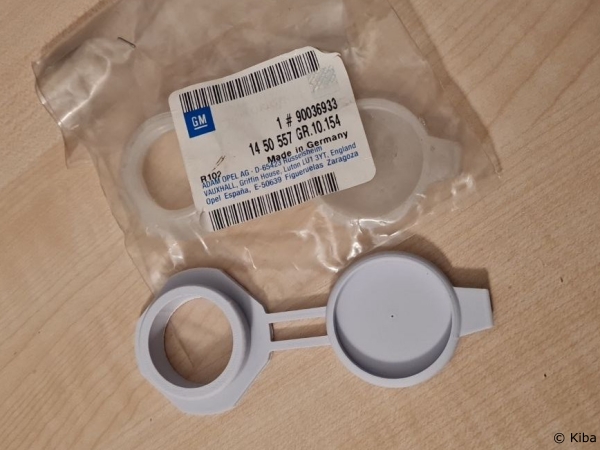

Ascona C 3D-Druck Vorlage: Deckel Vorratsbehälter Heckscheibenwaschanlage
Für die Ascona Fliessheck Varianten gab es auch einen Heckscheibenwischer mit einer Heckscheibenwaschanlage. Hier findet sich die Möglichkeit, den Deckel für den Vorratsbehälter der Scheibenwaschanlage nachzudrucken.

Orignal Teilenummer:
GM-Nr.: 90036933
Katalognr. 14 50 557

	Komplettdatei für geübte Druckspezialisten, welche die gegensätzlichen Anforderungen der Materialien beherrschen	Download Original Maß Datei (.stl)
	Druckdatei für den Deckel - TPU empfiehlt sich für einen elastischen Deckel. Mit Schlaufe zur Befestigung.	Download Deckel Datei (.stl)

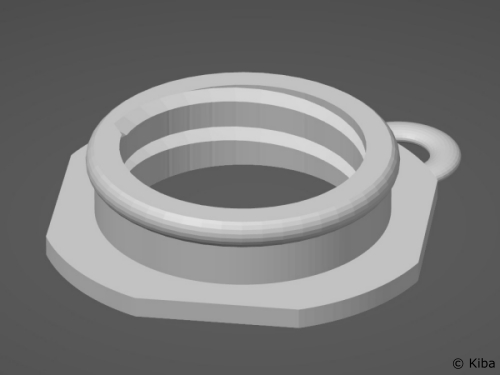

	Mutter - PETG emfiehlt sich für eine stabile Verbindung der Mutter zum Behälter	Download Mutter Datei (.stl)

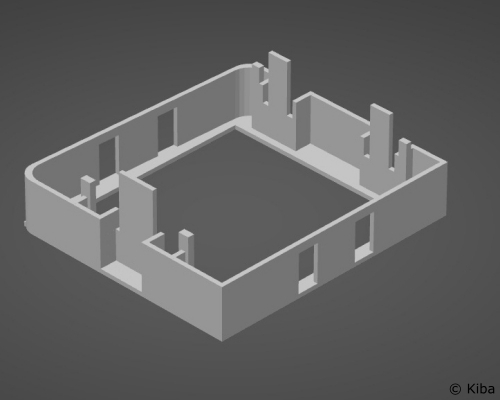

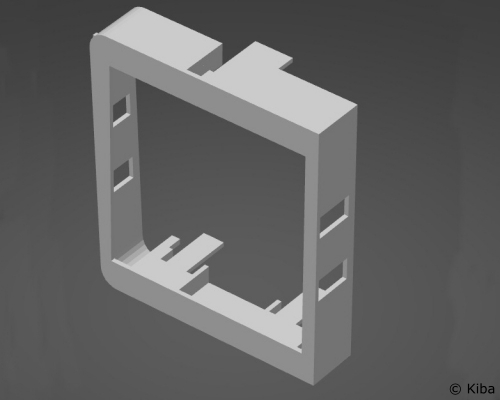

Ascona C 3D-Druck Vorlage: Bordcomputerrahmen
Da der Bordcomputer bei verschiedenen Modellen eingesetzt wurde, gab es auch für den Ascona C einen spezifischen Rahmen zur Arretierung des Bordcomputer im Ascona C Armaturenbrett.
Der Druck muss liegend erfolgen, also die sichtbare Seite der Halterung muss nach unten auf dem Druckbett liegen. Es muss mindestens PETG für den Druck verwendet werden.
For our foreign user from Great Britain: You can mirror the data in the slicer and then you can use this part in a RHD Cavalier.

Original Teilenummer
GM-Nr.: 90188358
Katalog-Nr.: 12 36 504

Das Druckmaterial sollte mindestens PETG (Polyethylenterephthalat Glykol-modifiziert) sein.

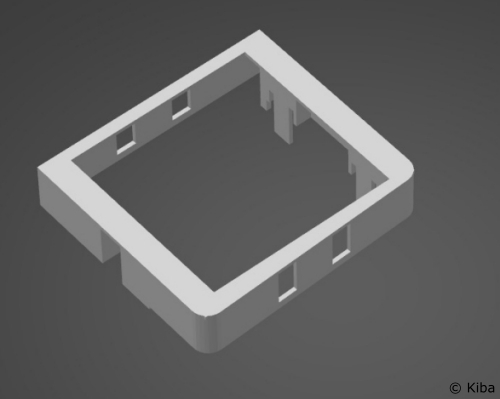

Das Bauteil muss mit der Vorderseite nach unten gedruck werden (siehe Bild links)

Download Original Maß Datei (.stl)
