Ascona C Info Seite - Auspuffanlage

Startseite

Rohrleitung vorn

: 446 7429

: 406 0194

Krümmerrohr

Krümmerrohr (Handschalter)

Krümmerrohr (Automatik)

Krümmerrohr

Krümmerrohr (Handschalter)

Krümmerrohr (Automatik)

Krümmerrohr (Handschalter)

Krümmerrohr (Automatik)

Krümmerrohr (Handschalter)

Krümmerrohr (Automatik)

Krümmerrohr (Handschalter)

Krümmerrohr (Automatik)

Krümmerrohr (Handschalter)

Krümmerrohr (Automatik)

: 446 8806

: 446 8480

: 446 8813

: 446 8820

: 446 8837

: 449 7509

: 446 8844

: 446 7516

: 449 7406

: 445 0508

: 445 0539

: 445 0522

: 446 8112

: 406 0187

: 446 8916

: 446 8947

: 90190054

: 90180466

: 90136280

: 90136281

: 90285783

: 90285784

: 90234451

: 90234453

: 90233501

: 90233494

: 90285785

: 90285786

: 90285787

: 90285788

: 90285250

: 90128654

: 90128837

– 13N*

– 13N**

– 13S

– [16N, 16SH, E18NV, 18E, 18SE]***

– [16N, 16SH, E18NV, 18SE]****

– [16N, 16SH, E18NV, 18E, 18SE]*****

– [16N, 16SH, E18NV, 18SE]******

– C16NZ, C16LZ

– E16NZ, 16SV

– C18NE, C20NE

– 20NE

– 20SEH

– 16D, 16DA

Vorschalldämpfer

: 446 8851

: 446 8497

: 446 8882

: 445 0498

: 445 0474

: 406 0204

: 446 8095

– 13N*

– 13N**

– 13S, 16N, 16SH, E16NZ, 16SV, E18NV, 18E, 18SE, 20NE

– C16NZ, C16LZ, E16NZ

– 16N Euronorm, C18NE, C20NE

– 20SEH

– 16D, 16DA

: 90180554

: 90169832

: 90169931

: 90234457

: 90220670

: 90285255

: 90284926

Katalysator

: 449 7293

: 449 7413

– C16NZ, C16LZ, E16NZ (Teileverwendung: siehe unten)

– [C18NE, C20NE]²

– [16N Euronorm, C18NE, C20NE]³

: 25100126

: 90231269

: 90281527

Lambdasonde

: 419 1513

: 419 1506

– C16NZ, C16LZ (Teileverwendung: siehe unten)

– C18NE, C20NE (Teileverwendung: siehe unten)

: 25164596

: 90009053

Endschalldämpfer STH

Endschalldämpfer CC

Endschalldämpfer STH

Endschalldämpfer CC

Endschalldämpfer STH

Endschalldämpfer CC

Endschalldämpfer STH

Endschalldämpfer CC

: 446 8875

: 446 8868

: 446 8899

: 446 8909

: 406 0211

: 406 0288

: 446 8930

: 446 8954

– 13N

– 13S, 16N, 16SH, C16NZ, C16LZ, E16NZ, 16SV, E18NV, 18E,

18SE, C18NE, C20NE, 20NE

– 13S, 16N, 16SH, C16NZ, C16LZ, E16NZ, 16SV, E18NV, 18E,

18SE, C18NE, C20NE, 20NE

– 20SEH

– 16D

: 90187329

: 90187330

: 90010447

: 90010440

: 90295731

: 90296445

: 90010448

: 90297673

***

****

*****

******

bis Fahrgestellnummer D1226521 / D5155688 / D6088143

ab Fahrgestellnummer D1226522 / D5155689 / D6088144

Handschalter bis Fahrgestellnummer J1002065

Handschalter ab Fahrgestellnummer J1002066

Automatik bis Fahrgestellnummer J1002065

Automatik ab Fahrgestellnummer J1002066

bis Fahrgestellnummer H1041545 / H6043090

ab Fahrgestellnummer H1041546 / H6043091— bei Motor 16N in Verbindung mit Euronorm

– 16DA

– 20SEH

: 90284743

: 90285259

Auspuffanlage Ascona C

Bedingt durch die verschiedenen Motoren wurden natürlich auch verschiedene Auspuffanlagen verbaut. Allerdings ist diese Vielfalt aber doch noch recht überschaubar. Wer schon mal die verfügbaren Auspuffanlagen des Golf II gesehen hat, weiß, was ich meine…

Glücklicherweise verfolgt Opel auch bei den Auspuffanlagen eine „Gleichteilestrategie“, so dass viele Auspuff- und Zusatzteile identisch sind mit anderen Motorisierungen des Ascona C.

Auf dieser Seite hab ich mal eine kleine Auflistung gemacht.

Dabei habe ich als Referenzteilenummern die Ersatzteilnummern aus dem 1995er Stahlgruber Katalog genommen und die Teilenummern von Opel, die in der 1997er Ersatzteilliste stehen.

Die Nummern können sich im Laufe der Jahre geändert haben. Alle Angaben ohne Gewähr!!!

Bezeichnung

Stahlgruber Nummer

Motor

Opel Nummer

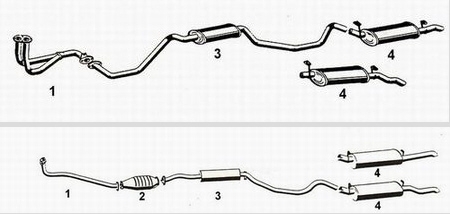

Links die verschiedenartigen Auspuffanlagen.

Oben sieht man die Auspuffanlage des Ascona C mit 20NE Motor.

Darunter eine Auspuffanlage des Ascona C mit C16NZ Motor.

Bei beiden Anlagen gleich: der Endschalldämpfer.

Folgende Teile bilden die Auspuffanlage:

· 1: Krümmerrohr

· 2: Katalysator

· 3: Vorschalldämpfer

· 4: Endschalldämpfer

Auf den Bildern nicht zu sehen:

· Rohrleitung vorn (16DA und 20SEH)

· Lambdasonde (G-Kat Modelle)

Bezeichnung

Stahlgruber Nummer

Motor

Opel Nummer

Bezeichnung

Stahlgruber Nummer

Motor

Opel Nummer

Bezeichnung

Stahlgruber Nummer

Motor

Opel Nummer

Bezeichnung

Stahlgruber Nummer

Motor

Opel Nummer

Bezeichnung

Stahlgruber Nummer

Motor

Opel Nummer

Krümmerrohr

Wird direkt am Auspuffkrümmer befestigt.

Führt zum Katalysator, Vorschalldämpfer oder zur vorderen Rohrleitung.

Rohrleitung vorn

Ist Verbindung zwischen Krümmerrohr und Vorschalldämpfer. Beim Motor 20SEH mit integriertem Zusatzschalldämpfer.

Katalysator

Kommt bei Motoren mit Abgasentgiftung zum Einsatz.

Beim 16N Motor in Verbindung mit Euronorm.

Vorschalldämpfer

Dient der Reduzierung des Auspufflärms. Verbindung zwischen Katalysator, Vorschalldämpfer oder vorderen Rohrleitung und Endschalldämpfer.

Endschalldämpfer

Dient der Reduzierung des Auspufflärms. Als Serienteil meist mit abgewinkeltem Endstück.

Ausnahme: Motor 20SEH mit ovaler Auspuffblende

Lambdasonde

Misst den Sauerstoffgehalt im Abgas und informiert das Steuerteil darüber. Diese regelt dann entsprechend den Werten die Einspritzung.

Achtung!

Leider gibt es bei Stahlgruber und Opel zum Teil unterschiedliche Verwendungen / Abgrenzungen / Ausführungen der Auspuffteile.

Von daher kommt es zum Teil zu unterschiedlichen Teilezuordnungen oder fehlenden Nummern.

Bei hilfreichen Hinweisen: zweivierzwei [ät] ascona-info.de

Teileverwendung

Die Lambdasonden sind Opel Universalteile und kamen in einigen Opelmodellen zum Einsatz, wer Ersatz sucht, der sollte dann vielleicht auch nach den aufgelisteten Modellen Ausschau halten.

Der Katalysator des Ascona C 1.6i wurde auch bei einigen Omega A und Senator B Modellen verbaut.

Allerdings haben diese Modelle eine 2 Rohr Auspuffanlage, so dass dann auch 2 Katalysatoren parallel verbaut werden mussten und der Querschnitt der Omega A / Senator B Anlage dementsprechend ausfallen durfte.

Opel Corsa A

· C12NZ

· C13N

· C14NZ

· C14SE

· C16NZ

Opel Corsa B

· C12NZ

· X12SZ

· C14NZ

· X14SZ

· C14SE

· X14XE

· X16XE

· C16XE

Opel Tigra A

· X14XE

· X16XE

Lambdasonde C18NE / C20NE

Opel Teilenummer: 90009053

Opel Corsa A

· C16SE

Opel Kadett E

· C18NE

· C18NT

· C20NE

· C20XE

Opel Astra F

· C20XE (bis einschließlich MJ 1992)

Opel Calibra

· C20NE

· C20XE (bis einschließlich MJ 1992)

Opel Vectra A

· C20NE

· C20XE (bis einschließlich MJ 1992)

Opel Omega A

· C30LE

· C30NE (bis einschließlich MJ 1990)

· C30SE (bis einschließlich MJ 1992)

Opel Senator B

· C30LE

· C30NE (bis einschließlich MJ 1991)

· C30SE (bis einschließlich MJ 1990)

Lambdasonde C16NZ / C16LZ

Opel Teilenummer: 25164596

Opel Kadett E

· C13N

· C14NZ

· C16NZ

· C16LZ

· C18NZ

Opel Astra F

· C14NZ

· X14NZ

· X14XE

· C14SE

· C16NZ

· X16SZ

· X16SZR

· X16XEL

· C16SE

· C18NZ

Opel Vectra B

· X16SZR

· X16XEL

Opel Vectra A

· C16NZ (bis einschließlich MJ 1993)

· X16SZ

· C18NZ

Katalysator C16NZ / C16LZ / E16NZ

Opel Teilenummer: 25100126

Opel Omega A 1987 - 1993

· C26NE (bis einschließlich MJ 1992)

· C30LE (bis einschließlich MJ 1992)

· C30NE (bis einschließlich MJ 1992)

Opel Senator B 1988 - 1993

· C26NE

· C30LE

· C30NE
